Почему автомат в электрощите иногда отключается при включении оборудования, хотя видимых неисправностей нет? Причина может заключаться в пусковых токах, перегрузке линии или неправильно подобранной характеристике срабатывания. Защитный аппарат должен учитывать особенности подключенной техники и параметры проводки. При этом важно правильно определить номинальный ток, количество полюсов и отключающую способность. Для распределительных щитов разного назначения подходит CHINT автомат – устройство, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий.
Автоматические выключатели CHINT используют в жилых зданиях, офисах, мастерских и коммерческих помещениях. Производитель предлагает модульные аппараты с различными характеристиками, рассчитанные на установку в распределительных щитах. Подбор оборудования начинают с параметров защищаемой линии.
Серии CHINT NXB-63 и NXB-125: основные различия

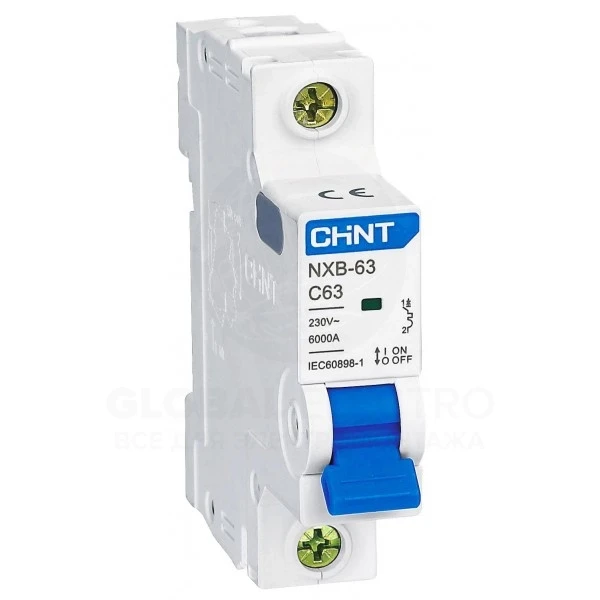

Линейка NXB-63 включает автоматические выключатели с номинальными токами до 63 А. Они подходят для защиты групповых линий освещения, розеток и другого оборудования при соблюдении расчетных требований. Представленные в каталоге модели имеют отключающую способность 6 кА.
Серия NXB-125 охватывает аппараты с номинальными токами до 125 А и отключающей способностью 10 кА. Такие устройства могут применяться на линиях с большей расчетной нагрузкой. Выбор между сериями зависит от характеристик электроустановки, а не только от мощности подключенной техники.
Автоматы Чинт: как разобраться в маркировке корпуса
Маркировка защитного аппарата содержит основные параметры, необходимые для правильного выбора. Например, обозначение C16 указывает на характеристику срабатывания C и номинальный ток 16 А. Однако одинаковые обозначения не гарантируют совместимость устройств с любой электрической цепью.
При изучении характеристик автоматов CHINT обращают внимание на следующие показатели:
- Номинальный ток – допустимая продолжительная нагрузка в установленных условиях.
- Характеристика B – электромагнитное срабатывание при токах порядка 3–5 номиналов.
- Характеристика C – диапазон мгновенного срабатывания 5–10 номиналов.
- Характеристика D – диапазон 10–20 номиналов.
- Отключающая способность – предельный ток короткого замыкания, который аппарат способен отключить.
- Количество полюсов – число электрических проводников, коммутируемых устройством.
Характеристику выбирают с учетом пусковых токов оборудования и условий автоматического отключения питания. Например, применение модели D требует проверки достаточности тока короткого замыкания для своевременного срабатывания. Поэтому заменять аппарат B16 на C16 без оценки параметров линии нельзя.
Полюсность автоматических выключателей CHINT: схемы подключения

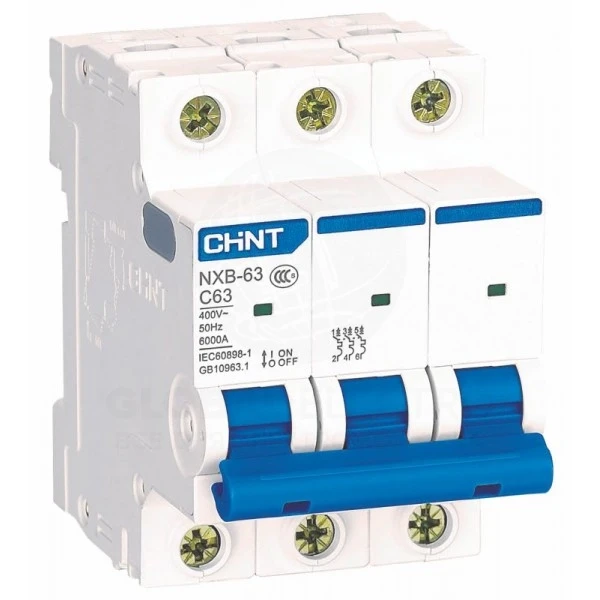

Однополюсные аппараты обычно используют для защиты фазного проводника однофазной цепи. Двухполюсные модели позволяют одновременно размыкать два проводника в предусмотренной схеме. Для трехфазных сетей применяют трехполюсные и четырехполюсные исполнения.
В каталоге представлены автоматы CHINT на 1P, 2P, 3P и 4P. Конкретный вариант подбирают с учетом системы заземления, требований к коммутации нейтрали и конструкции распределительного щита. Защитный PE-проводник через автоматический выключатель не пропускают.
Купить автомат CHINT: проверка характеристик перед заказом
Подбирать защиту исключительно по мощности электроприбора неправильно. Номинал автомата должен соответствовать допустимому току проводки с учетом способа прокладки, температуры и других условий. Также необходимо рассчитать ожидаемый ток короткого замыкания в месте установки.
Перед покупкой проверьте несколько важных параметров:
- Серия устройства – NXB-63 или NXB-125.
- Номинальный ток – соответствие расчету защищаемой линии.
- Кривая отключения – B, C или D.
- Отключающая способность – 6 либо 10 кА для представленных серий.
- Полюсность – соответствие электрической схеме.
- Габариты – возможность размещения в распределительном щите.
Эти характеристики позволяют сравнивать аппараты по техническим параметрам. Особое внимание уделяют отключающей способности: она должна быть не ниже ожидаемого тока короткого замыкания. Окончательный подбор выполняют по проектным расчетам.
Цена на автоматы CHINT: что влияет на стоимость
Стоимость устройств зависит от номинального тока, количества полюсов, серии и отключающей способности. Например, трехполюсный аппарат обычно дороже однополюсного с аналогичными характеристиками. Модели NXB-125 также отличаются по цене от изделий NXB-63.
При комплектации нескольких щитов удобно подготовить спецификацию с артикулами и количеством аппаратов. Это упрощает закупку и помогает избежать ошибок при распределении защитных устройств по линиям. Монтаж, подключение и проверку электрощита необходимо поручать квалифицированному электрику.
Приобрести автоматические выключатели CHINT серий NXB-63 и NXB-125 можно в интернет-магазине Глобал Электро. Компания работает в Украине с 2012 года, поставляя электротехническое оборудование частным клиентам, монтажным организациям и предприятиям. Глобал Электро является официальным дистрибьютором CHINT и предлагает оригинальную продукцию с подтвержденными характеристиками. В каталоге можно сравнить аппараты по номинальному току, полюсности и кривой отключения. Выберите подходящие модели и оформите заказ с доставкой по Украине.
